概述：
LF-V系列小型多路数字视频光端机可实现4路高质量数字视频、1～2路双向高保真音频和1～3路双向异步数据或者1～2路高质量数字视频、1～2路双向高保真音频、1～3路双向异步数据和1路10/100M自适应Ethernet数据在1芯光纤上的实时高质量传输。
本系列产品具有优良的性价比，是取代传统小容量PFM模拟光端机的.佳换代产品，而且性能更稳定、技术指标更优越。
• 信号传输损耗低，传输距离远；电视信号具有很宽的频带，远距离传输非常困难。用光纤传输视频信号，传输带宽.大可达几百兆公里。可.远距离传输具有很高的信噪比，不需高频补偿。
• 抗干扰性强，无电磁辐射，无信号泄露，无接地和短路问题，系统功耗小。
• 在高速公路、交通、电子警察、监控、安防、工业自动化、电力、海关、水利、银行等领域视频图像、音频、数据、以太网、电话等光端机开始普遍大量应用。初期模拟调频、调幅、调相光端机在市场上占有相当的比例，现在由于数字视频光端机的价格不断下降及其所具有的优点，在各种应用领域中已经在逐步取代模拟光端机。

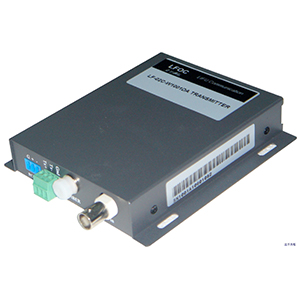

LF-V系列小型多路数字视频光端机
技术规格：
视频：
抽样频率： 16.6MHz
量化等级： 8bit
微分增益： <1%
微分相位： <1°
加权信噪比： >63dB
音频：
采样频率： 48KHz
量化等级： 24bit
加权信噪比： >75dB
总谐波失真： <0.1%
电源：
DC：＋5V±20% 总功耗<10W(单端)
供电电流：<900mA
低速数据：
接口类型： RS-232/485/422，Manchester
工作模式： 全双工/半双工
通讯速率： DC~128Kbps
误码率： <10-9
Ethernet数据：
工作模式： 10/100M、全/半双工自适应
吞吐率： 100%@10Mbps
丢包率： 0
连接器：
视频连接器：BNC插座
音频连接器：压接端子台
异步数据连接器：压接端子台
Ethernet连接器：RJ-45
光纤活动连接器：FC/PC（或可选配ST/PC）
外形尺寸： 171X102X45 mm （不含BNC头及安装边沿）
环境条件：
工作温度：－25℃～＋70℃
储存温度：－40℃～＋80℃
相对温度：0～95％（非冷凝）
传输距离：
0～40KM（正向视频、单模光纤、标准型）
0～60KM（正向视频、单模光纤、长距型）
0～80KM（正向视频、单模光纤、超长距型）
0～20KM（双向视频、单模光纤、标准型）
0～40KM（双向视频、单模光纤、长距型）
0～80KM（双向视频、单模光纤、超长距型）
0～3KM（多模光纤、标准型）
注：实际传输距离因与光纤链路损耗等相关指标有关，可能与本项指标有出入。
规格：
Ø 1路数字视频/反向数据（或半双工RS485)光端机
Ø 1/2/4路数字视频/音频/数据光端机
Ø 1/2路数字视频/音频/数据/以太网光端机
Ø 1路双向数字视频/音频/数据/以太网光端机
Ø 8路数字视频/音频/数据（8路数字视频光端机请单独与本公司联系）
注1：数据接口可为RS485/RS232可选通道接线端子、RS485/422固定接线端子、RS232固定接线端子。
订货信息
|
型号
|
功能描述
|
距离（KM）
|
结构
|
备注
|
|
LF-V-S1000DA
|
1路视频、单模
|
25
|
超小型台式
|
|
|
LF-V-W1001DA
|
1路视频、1路反向数据、单模
|
25
|
超小型台式
|
支持半双工RS485
|
|
LF-V-W1001DC
|
1路视频、1路双向数据、单模
|
40
|
小型台式
|
RS232/485现场可选
|
|
LF-V-W1118DC
|
1路视频、3路双向数据、1路双向音频、1路以太网、单模
|
40
|
小型台式
|
RS232/485现场可选
|
|
LF-V-S2000DC
|
2路视频、单模
|
40
|
小型台式
|
|
|
LF-V-W2001DC
|
2路视频、1路双向数据、单模
|
40
|
小型台式
|
RS232/485现场可选
|
|
LF-V-W2118DC
|
2路视频、3路双向数据、1路双向音频、1路以太网、单模
|
40
|
小型台式
|
RS232/485现场可选
|
|
LF-V-S4000DC
|
4路视频、单模
|
40
|
小型台式
|
|
|
LF-V-W4001DC
|
4路视频、1路双向数据、单模
|
40
|
小型台式
|
RS232/485现场可选
|
|
LF-V-W4111DC
|
4路视频、1路双向数据、1路双向音频、单模
|
40
|
小型台式
|
RS232/485现场可选
|
|
LF-V-W4113DC
|
4路视频、3路双向数据、1路双向音频、单模
|
40
|
小型台式
|
RS232/485现场可选
|
|
